পণ্যের বিবরণ:
|
| উপাদান: | সিলিকন | পিএল ফিল্ম: | এসএন প্লেটিং/এউ প্লেটিং |
|---|---|---|---|
| আকৃতি: | ফ্ল্যাট গ্যাসকেট, রিং গ্যাসকেট, ঢেউতোলা গ্যাসকেট, আপনার প্রয়োজন অনুযায়ী, আপনার অঙ্কন অনুযায়ী | প্রশস্ত: | 30 মিমি বা কাস্টম আকার |
| উচ্চ: | 25 মিমি, স্ট্যান্ডার্ড বা কাস্টমাইজ করুন | দৈর্ঘ্য: | অঙ্কন হিসাবে 20 মিমি |
| আবেদন: | কম্পিউটার, প্রাচীর এবং ছাদ, অটোমোবাইল, এলসিডি ইত্যাদি | ||
| লক্ষণীয় করা: | প্লেটিং এসএমডি গ্যাসকেট,25 মিমি এসএমডি গ্যাসকেট,20 মিমি শিল্ডিং গ্যাসকেট ইলেকট্রনিক |
||
SMD গ্যাসকেট, WHL302520 সারফেস মাউন্ট প্রযুক্তি, ইলাস্টিক পুনরুদ্ধার, বিদ্যুৎ উৎপাদন
1. WHL: 302520
2. পণ্য বৈশিষ্ট্য
SMD GASKET হল একটি সারফেস মাউন্ট প্রযুক্তি যা সারফেস মাউন্টার (SMD M/C) PCB মাউন্টিং ব্যবহার করে এবং এটি একটি গ্রাউন্ড টার্মিনাল এবং মাউন্ট একটি বৈদ্যুতিক/ইলেক্ট্রনিক ডিভাইস এবং EMI শব্দ কমানোর পণ্য হিসাবে উপলব্ধ।SMD GASKET প্রয়োজনীয় নমনীয়তা, স্থিতিস্থাপক পুনরুদ্ধার, তাপ প্রতিরোধের এবং বৈদ্যুতিক পরিবাহিতা ট্যানওল পণ্যগুলির জন্য উপযুক্ত।
3. উপাদান এবং সমাপ্তি
| না | আইটেম | উপাদান | প্রলেপ |
| 1 | সিলিকন | সিলিকন | |
| 2 | পিআই ফিল্ম | Sn কলাই |
|
প্রেস করুন |
NO BURR |
| কলাই | কোন বিবর্ণতা |
| যোগাযোগ প্রতিরোধ | 50mΩ (সর্বোচ্চ) |
| পরীক্ষার পর | 100mΩ (সর্বোচ্চ) |

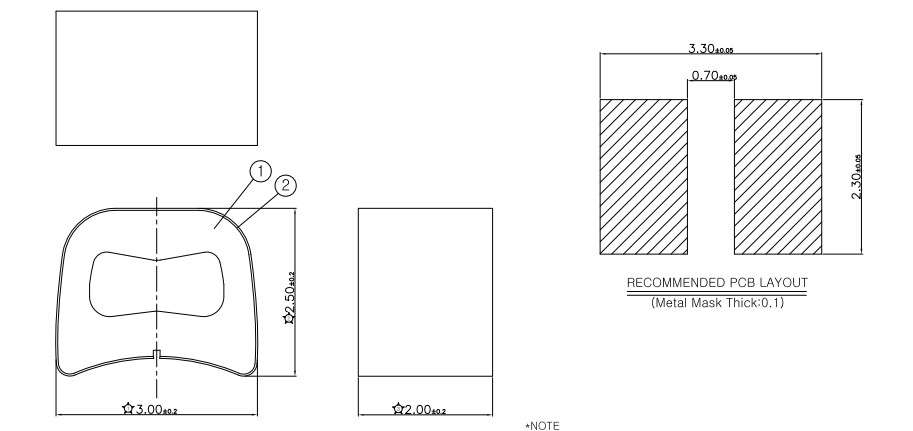

4 অঙ্কন
|
চেক তালিকা
|
- এটি অবশ্যই REEL এবং ভিনাইল ব্যাগের সাথে সংযুক্ত করতে হবে।
|
0 |
|
MSL SPEC সংযুক্ত করুন
(এমএসএল: আর্দ্রতা সংবেদনশীল স্তর)
|
- এটি অবশ্যই REEL এবং ভিনাইল ব্যাগের সাথে সংযুক্ত করতে হবে।
|
|
|
সীসা বিনামূল্যে মার্ক সংযুক্ত করুন
|
এটি অবশ্যই REEL এবং ভিনাইল ব্যাগের সাথে সংযুক্ত থাকতে হবে।
|
|
|
শুষ্ক রাখুন" LABEL সংযুক্ত করুন
|
- "Keep Dry"-এর লেবেল অবশ্যই সংযুক্ত করতে হবে
পণ্য যা MSL 1 এর অধীনে
|
|
|
প্যাকেজিং স্পেসিফিকেশন
|
- কমপক্ষে MSL 2 প্রয়োগ করতে হবে।
- REEL এর উপাদান প্লাস্টিকের হতে হবে।
(পেপার রিল ব্যবহার করবেন না।)
|
|
|
REEL সিল প্যাকেজ
|
- সিল করা আবশ্যক.
|
|
|
রিল কভার টেপ কম্প্রেশন পদ্ধতি
|
একটি তাপ সংকোচন পদ্ধতি ব্যবহার করুন
|
|
|
প্যাকিং প্রবাহ
|
রিল → সিলিকা জেলে রাখুন → ব্যাগ সিল করুন → আউট বক্স৷
|
আনুগত্য পদ্ধতি
· ফাঁপা টাইপ 0.7 মিমি বেধ পর্যন্ত তৈরি করা যেতে পারে।
· সলিড টাইপ 0.5 মিমি পুরু এবং 1.0 মিমি চওড়া পর্যন্ত তৈরি করা যেতে পারে।
· একই সময়ে নরম সিলিকন রাবারের বৈশিষ্ট্য এবং পরিবাহী ধাতব বৈশিষ্ট্য সহ উদ্ভাবনী পণ্য।
· মোটা পরিবাহী পৃষ্ঠ স্তরের কারণে উন্নত EMI শিল্ডিং এবং গ্রাউন্ডিং কর্মক্ষমতা।
· তামার স্তরকে বাইরের বাতাসে প্রকাশ না করে জারা প্রতিরোধ ক্ষমতা এবং নির্ভরযোগ্যতা উন্নত করা হয়েছে।
· গ্যাসকেটকে নরম করার জন্য ফাঁপা আকার এবং আকৃতি সামঞ্জস্য করা হলে তা চাপ কমিয়ে দেয় এবং PCB-তে আনুগত্য উন্নত করে।
সিলিকন রাবার কোর পাতলা হলেও ধাতব পৃষ্ঠের স্তর সম্ভব, যখন সিলিকন রাবার ঘন হয় তখন এর কঠোরতার অসুবিধার উন্নতি করে।
· কোর ফাঁপা আকৃতি, সংখ্যা, এবং বেধ সামঞ্জস্য করা সহজ.
