পণ্যের বিবরণ:
উৎপত্তি স্থল: কোরিয়া
পরিচিতিমুলক নাম: E-SONG
সাক্ষ্যদান: SGS,ROHS
মডেল নম্বার: কাস্টমাইজড
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 10000
মূল্য: 0.1~0.5/pcs
প্যাকেজিং বিবরণ: বাক্স
ডেলিভারি সময়: 7 ~ 14 কর্মদিবস
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: 20000000/সপ্তাহ

টাচ সেন্সর Au Emi সংযোগকারী গ্যাসকেট, 11mm Emi ফিঙ্গার গ্যাসকেট

বিবরণ
উপাদান: পরিবাহী ফিল্ম পিএল ফিল্ম: এসএন প্লেটিং/এউ প্লেটিং
আকৃতি: ফ্ল্যাট গ্যাসকেট, রিং গ্যাসকেট, ঢেউতোলা গ্যাসকেট, আপনার প্রয়োজন অনুযায়ী, আপনার অঙ্কন অনুযায়ী প্রশস্ত: 8 মিমি বা কাস্টমাইজ করুন
উচ্চ: 11 মিমি বা কাস্টমাইজ করুন দীর্ঘ: 13 মিমি বা কাস্টমাইজ করুন
আবেদন: কম্পিউটার, প্রাচীর এবং ছাদ, অটোমোবাইল, এলসিডি ইত্যাদি
লক্ষণীয় করা:

টাচ সেন্সর ইএমআই কানেক্টর গ্যাসকেটস

,

এউ ইএমআই কানেক্টর গ্যাসকেট

,

11 মিমি ইএমআই ফিঙ্গার গ্যাসকেট

EMI, SMF gasket, টাচ সেন্সর 8*11*13 পৃষ্ঠ মাউন্ট প্রযুক্তি, ইলাস্টিক পুনরুদ্ধার, বিদ্যুৎ উৎপাদন

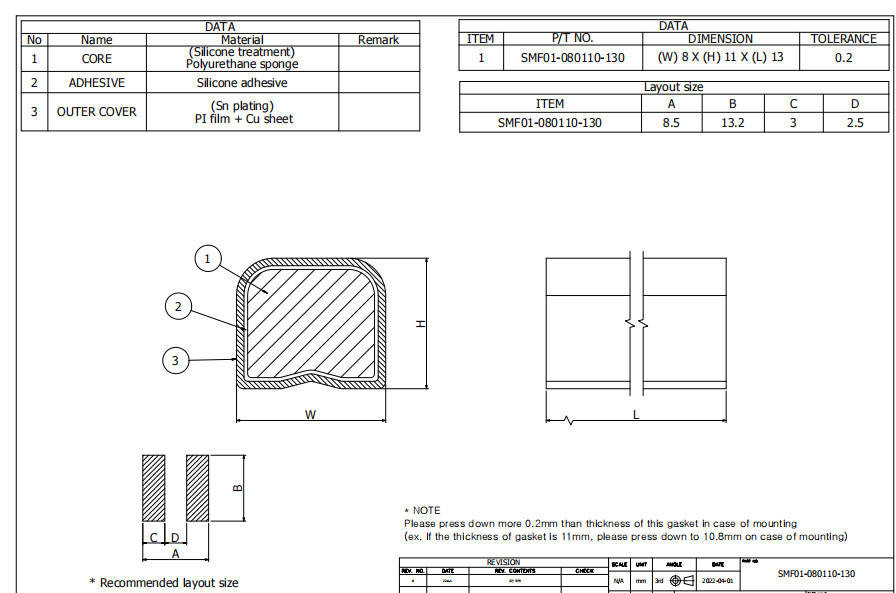

অঙ্কন

টাচ সেন্সর Au Emi সংযোগকারী গ্যাসকেট, 11mm Emi ফিঙ্গার গ্যাসকেট 0

ওভারভিউ



  • এসএমটি ইএমআই শিল্ডিং গ্যাসকেট হল একটি গ্রাউন্ডিং প্যাড যা ইলেকট্রনিক ডিভাইসের অভ্যন্তরে উৎপন্ন ইলেক্ট্রোম্যাগনেটিক শব্দ কমিয়ে দেয় এবং সার্কিটকে বৈদ্যুতিক ঢেউ থেকে রক্ষা করে।
  • চমৎকার তাপ প্রতিরোধের উপাদান ব্যবহার করে রিফ্লো সোল্ডারিং 260℃ পর্যন্ত সম্ভব।
  • স্বয়ংক্রিয় পৃষ্ঠ মাউন্ট সক্ষম করতে রিল টেপ সঙ্গে প্যাকেজ.
  • একটি স্পর্শ সুইচ গ্যাসকেট, একটি স্পর্শ সেন্সর গ্যাসকেট, ইত্যাদি হিসাবে ব্যবহার করা যেতে পারে।



বৈশিষ্ট্য



  • একটি স্পঞ্জ কোর ব্যবহার করে স্থিতিশীল ঘনক্ষেত্র আকৃতি, নরম এবং ইলাস্টিক।
    - সিলিকন বা ধাতব স্থল পরিচিতির তুলনায় বিভিন্ন আকারে তৈরি
    - আঙুলের ফালার মতো বাঁকা বা ভাঙা নয়
    - সিলিকন-কোর টাইপের মতো সিলোক্সেন শক্ত হওয়ার বা তৈরি করার ভয় নেই
    - নরম স্পঞ্জ উপাদান PCB বাঁক বা ডিভাইস বিকৃত না
  • চমৎকার বৈদ্যুতিক পরিবাহিতা এবং নিম্ন পৃষ্ঠ প্রতিরোধের
  • সামঞ্জস্যযোগ্য কঠোরতার সাথে চমৎকার স্থিতিস্থাপকতা, বাঁকানো বা ভাঙা সমস্যা থেকে মুক্ত
  • SMT (সারফেস মাউন্টিং) উপলব্ধ এবং ম্যানুয়াল সোল্ডারিং সামঞ্জস্যপূর্ণ
  • RoHS কমপ্লায়েন্ট, UL94V-0, হ্যালোজেন ফ্রি



বিস্তারিত



স্পেসিফিকেশন



উল্লম্ব প্রতিরোধের
<0.1
Ω
বারবার কম্প্রেশন বল
>90
কম্প্রেশন রেট সুপারিশ করুন
20
বার্ধক্য পরীক্ষা (পুনরুদ্ধার)
>90
সোল্ডারিং জয়েন্টের শক্তি
>0.5
কেজিএফ
রিফ্লো টেম্প।অবস্থা
230-260
(পিক টাইম: সর্বোচ্চ 10 সেকেন্ড)
বিকর্ষণ শক্তি(25% প্রেস)
< 0.8
কেজিএফ
তাপমাত্রা ব্যবহার করে
-40 - 85
শিখা retardant
UL94 V0


গঠন

গ্যাসকেট আকৃতি

টাচ সেন্সর Au Emi সংযোগকারী গ্যাসকেট, 11mm Emi ফিঙ্গার গ্যাসকেট 1

পিসিবি প্যাটার্ন সাইজ

টাচ সেন্সর Au Emi সংযোগকারী গ্যাসকেট, 11mm Emi ফিঙ্গার গ্যাসকেট 2
আঙুল ফালা গ্যাসকেট সঙ্গে তুলনা

  এসএমটি গ্যাসকেট আঙুল ফালা
কম্প্রেশন রিকভারি রেট > 90% / উচ্চ 85 ~ 90% / কম
সারফেস রেজিস্ট্যান্স <0.1 / কম <0.1 / কম
যোগাযোগ এলাকা পৃষ্ঠতল বিন্দু/রেখা
এনভায়রনমেন্টাল রেগুলেশন RoHS অভিযোগ, হ্যালোজেন বিনামূল্যে BeCu নিষিদ্ধ




অ্যাপ্লিকেশন

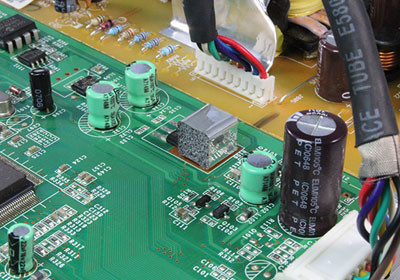

পিসিবি গ্রাউন্ড এবং ইএমআই শিল্ডিং


টাচ সেন্সর Au Emi সংযোগকারী গ্যাসকেট, 11mm Emi ফিঙ্গার গ্যাসকেট 3
  • এসএমটি গ্যাসকেট এলসিডি মডিউলের পিসিবিতে সংযুক্ত করে ইএমআই শিল্ডিং এবং গ্রাউন্ডিংয়ের জন্য ব্যবহৃত হয়।ইএমআই শিল্ডিং এবং গ্রাউন্ডিং কার্যকারিতা সর্বাধিক করতে পিসিবিতে এসএমটি গ্যাসকেটের বেশ কয়েকটি টুকরা ব্যবহার করা হয়।PCB তে তাদের অবস্থানগুলি PCB সার্কিট ডিজাইন পর্বে প্রতিফলিত হয়।
  • SMT-এর জন্য উপযুক্ত রিল টাইপ করা ক্যারিয়ার প্যাকেজে সরবরাহ করা হয়েছে।

টাচ সেন্সর গ্যাসকেট/টাচ সুইচ গ্যাসকেট


টাচ সেন্সর Au Emi সংযোগকারী গ্যাসকেট, 11mm Emi ফিঙ্গার গ্যাসকেট 4টাচ সেন্সর Au Emi সংযোগকারী গ্যাসকেট, 11mm Emi ফিঙ্গার গ্যাসকেট 5

  • টাচ সেন্সর গ্যাসকেট (টাচ সুইচ গ্যাসকেট) একটি ইলেক্ট্রোড সংযোগকারী ডিসপ্লে প্যানেল এবং ইলেক্ট্রোস্ট্যাটিক টাচ ইনপুট পদ্ধতি ব্যবহার করে PCB হিসাবে কাজ করে।এটি বাড়ির যন্ত্রপাতি এবং শিল্প ডিভাইসের স্পর্শ সুইচ জন্য উপযুক্ত.
  • SMF gasket স্বয়ংক্রিয় পৃষ্ঠ মাউন্ট সঙ্গে ইনস্টল করা হয় যখন বসন্ত যোগাযোগ এবং স্পর্শ রড পদ্ধতি ম্যানুয়াল সোল্ডারিং প্রয়োজন.
  • ব্যয়বহুল টাচ গ্রিড পদ্ধতি প্রতিস্থাপন করে খরচ সাশ্রয় প্রত্যাশিত৷
  • এই গ্যাসকেটটি এর স্থিতিস্থাপকতার কারণে PCB/প্যানেলকে চাপ দেয় না এবং উচ্চ জারা প্রতিরোধ ক্ষমতা রয়েছে।

গ্যারান্টির শর্তাবলী এবং কাস্টডিতে উপস্থিত হওয়া পয়েন্ট
  • 1) পণ্যটি ঘরের তাপমাত্রা এবং আর্দ্রতায় রাখুন। (25±10℃, 75% এর কম)
  • 2) পণ্য রাখা হলে বায়ু এবং আর্দ্রতার সাথে যোগাযোগ এড়িয়ে চলুন।
  • 3) সরাসরি সূর্যের আলো এড়িয়ে চলুন এবং পণ্য রাখার সময় কোনো দাহ্য পদার্থ এড়িয়ে চলুন।
  • 4) চেহারা এবং আকৃতির ক্ষতি রোধ করতে এটি রাখুন।
  • 5) পণ্য খোলার পরে উচ্চ-তাপমাত্রা, উচ্চ-আর্দ্রতা পরিবেশ না হওয়ার বিষয়ে সতর্ক থাকুন।
  • 6) রাসায়নিক এবং জৈব পদার্থের সাথে যোগাযোগ না করার বিষয়ে সতর্ক থাকুন।
  • 7) খালি হাতে পণ্য স্পর্শ করবেন না।
  • 8) পণ্যের ওয়ারেন্টি সময়কাল প্রসবের 6 মাস পরে।
সিদ্ধান্ত



1) ই-সং ইএমসি কোং, লিমিটেড (নীচের মতো পার্টি "বি") পাঠানোর সময় পরিদর্শন প্রতিবেদন সংযুক্ত করে।

2) নীতিগতভাবে একটি মডেলের একটি ডেলিভারির জন্য একটি লট।

3) লটের পাস এবং ফেল নির্ধারণ "KS Q ISO 2859-1 নমুনা চেক তালিকা" দ্বারা প্রয়োগ করা হয়।

4) পরিদর্শন স্তর এবং AQL পারস্পরিক চুক্তি দ্বারা নির্ধারিত হয়। (মানক: G-II, 0.65)

5) যদি DEVIALET (নীচের মত পার্টি "A") আমদানি পরিদর্শন পাস করতে ব্যর্থ হয়, "A" কে "B" কে অসঙ্গতি সম্পর্কে জানাতে হবে।

তারপর, "B" 5 দিনের মধ্যে "A" কে উন্নতির ব্যবস্থা অবহিত করবে।

6) ব্যর্থ লট ফেরত দেওয়া উচিত তবে এটি পরিস্থিতি অনুযায়ী নির্বাচিত পণ্য গ্রহণ করার জন্য উপলব্ধ।

7) অন্য কোন অপ্রত্যাশিত পরিস্থিতির ক্ষেত্রে, এটি পারস্পরিক চুক্তির মাধ্যমে সমাধান করা আবশ্যক।


সাধারণ প্যাকিং স্ট্যান্ডার্ড

1) হেম লেবেল করুন।
2) শক্ত কাগজের বাক্সে উপযুক্ত পরিমাণে SMF সিলিন্ডার রয়েছে।
3) কুশনিং উপাদান দিয়ে পিছনের কভারে প্লাস্টিকের মধ্যে পূরণ করুন।
4) বাক্সটি ওপিপি টেপ, এইচ-টাইপ দিয়ে সিল করা হয়েছে এবং বাক্সটিকে উপলব্ধ হিসাবে লেবেল করা হয়েছে।
5) প্যাকেজিং পদ্ধতি (চিত্রে দেখানো হয়েছে)
টাচ সেন্সর Au Emi সংযোগকারী গ্যাসকেট, 11mm Emi ফিঙ্গার গ্যাসকেট 6
